Reparación ECU 33920-57B1 SUZUKI ESCUDO

Reemplazo de componentes dispositivos electrónicos



Restauración soldador KEMPI 380A


Diseño de una tarjeta electrónica para regular el amperaje de salida del soldador KEMPI hasta 380A, la parte principal es el PIC12F675 que retrasa el ángulo de disparo de los SCR's.


Simulación de las señales


Montaje y prueba del circuito


Tarjeta electrónica en el equipo



viernes, 23 de diciembre de 2011

BOBCAT 863


Se hizo una reparación completa del equipo, tanto en la parte mecánica (que ya necesitaba mantenimiento) como en la electrónica.


El Sistema de Control de Bloqueo del BOBCAT (BICS) presentaba varios mensajes de alerta y la máquina no podía ser operada, para manejar el equipo se hizo un cableado improvisado, ignorando los mensajes de alerta.
Una vez en la maestranza,  se toman los códigos de servicio y se procede a desmontar el motor. Reparado y montado el motor, se procede a revisar los sensores con los apuntes del cableado tomados previamente.
Se restablece el cableado original pero los códigos de servicio desaparecen y aparecen continuamente, haciendo un análisis con el osciloscopio se verifica que la falla se encuentra en la computadora principal y se hacen los reemplazos correspondientes de los componentes electrónicos.


Hecho esto, el sistema electrónico funciona adecuadamente pudiendo ya ser operado mediante el BICS.

CAT 938F


En base a los códigos de servicio se procede a revisar el cableado, no se encuentra la falla y se procede a revisar el sistema de control de cambio automático.


Encontrado el problema en el sistema de control, se le da solución, se prueba la máquina y ésta nuevamente se pone en marcha.

Manual de servicio sistema eléctrico CAT 938F SENR6716-02
http://goo.gl/bfZEB

sábado, 15 de octubre de 2011

Motoniveladora Champion 730A serie III





El mando hacía bruscos cambios en determinadas marchas, revisando las hojas de datos, la tarjeta electrónica y las conexiones externas, se verificó que eran necesarios algunos ajustes y calibraciones, no así el diseño de una tarjeta nueva. Sin embargo se extrajeron datos para un posterior diseño si es requerido.



sábado, 1 de octubre de 2011

Mando para cargadora frontal VOLVO L90



El mando ya no daba las señales adecuadas a la TCU (unidad de control de transmisión). Haciendo algunas pruebas se encontró la correcta secuencia de señales, se procedió a diseñar una tarjeta electrónica para hacer el cambio mediante pulsadores con la visualización de las marchas en un display. Además se tomaron nota de la combinación de los solenoides de la transmisión para las distintas marchas, para diseñar un TCU en caso de ser requerido.







Contador para guillotina

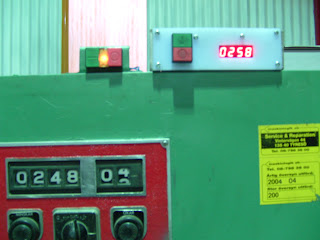

Este es un simple contador para una guillotina, lleva una memoria temporal que puede borrarse y otra total que queda almacenada en la EEPROM del PIC16F84, la cuenta se realiza al accionarse un final de carrera cada vez que se hace un corte, lleva un botón para borrar la memoria temporal y otro para visualizar entre la cuenta temporal y la total, los 4 displays son multiplexados usando un solo BCD, el 7447.





El contador temporal es indicado con la 'c' por delante, su límite es de 999 y de la memoria total de 9999, pasados estos límites ambas cuentas se ponen a cero.
